ما هي آلة لحام قفص الخوازيق؟

بالمقارنة مع التصنيع اليدوي التقليدي، تُظهر آلة لحام أقفاص الركائز مزايا بارزة في الجودة والكفاءة والتحكم في التكاليف. يضمن اللحام الآلي قوة لحام ثابتة وأبعادًا كلية موحدة لكل قفص، مما يتجنب بفعالية مخاطر الجودة الناتجة عن العوامل البشرية. تزيد كفاءة الإنتاج بأكثر من ثلاثة أضعاف عن التشغيل اليدوي، مما يمكن أن يسرع بشكل كبير تقدم المشروع خلال فترات الذروة في البناء.

فيما يتعلق بإدارة التكاليف، تقلل المعدات الآلية من الطلب على العمالة بشكل كبير وتخفض تكاليف إدارة العمالة. كما أن التحديد الدقيق للمواقع والمعالجة بطول ثابت يقللان من هدر حديد التسليح. وفي الوقت نفسه، يقلل التشغيل الميكانيكي المركزي من تعرض العمال لأبخرة اللحام والعمليات عالية الخطورة، مما يحسن المستوى العام لإدارة السلامة في الموقع.

اتصل الآن بريد إلكتروني هاتف واتساب

تفاصيل المنتج

تُعتبر الركائز الخرسانية المسلحة العمود الفقري الأساسي للمباني الشاهقة والجسور والجسور العلوية ومشاريع البنية التحتية واسعة النطاق في جميع أنحاء العالم. يعمل قفص الركيزة، المعروف أيضًا بقفص حديد التسليح الأساسي، كمكون تعزيز حاسم يعزز قدرة تحمل الأحمال والمتانة الهيكلية للركائز المصبوبة في الموقع. يعتمد التصنيع اليدوي التقليدي لأقفاص الركائز على الربط اليدوي واللحام المتفرق، مما يعاني من انخفاض الإنتاجية، وعدم اتساق الدقة الهيكلية، وارتفاع تكاليف العمالة، ومخاطر السلامة المحتملة. آلة لحام قفص الركيزة هي جهاز تصنيع آلي مخصص مصمم لتبسيط إنتاج أقفاص حديد التسليح الأساسية القياسية والمخصصة.

يجمع هذا الجهاز بين تقنية النقل الميكانيكي، واللحام بالمقاومة، والتحكم الذكي، مما يجعله تكوينًا قياسيًا لمصانع معالجة حديد التسليح المهنية ومقاولي البناء الكبار. يحدد هذا المقال بشكل شامل آلة لحام قفص الخوازيق، ويشرح بالتفصيل هيكلها الداخلي، ومعاييرها التقنية الأساسية، وإجراءات التشغيل الكاملة، وسيناريوهات التطبيق العملي. كما يوضح قيمة التصنيع الآلي للأقفاص في مشاريع البناء الحديثة، ويقدم مرجعًا مهنيًا لشراء المعدات، والتقييم التقني، وتخطيط الإنتاج.

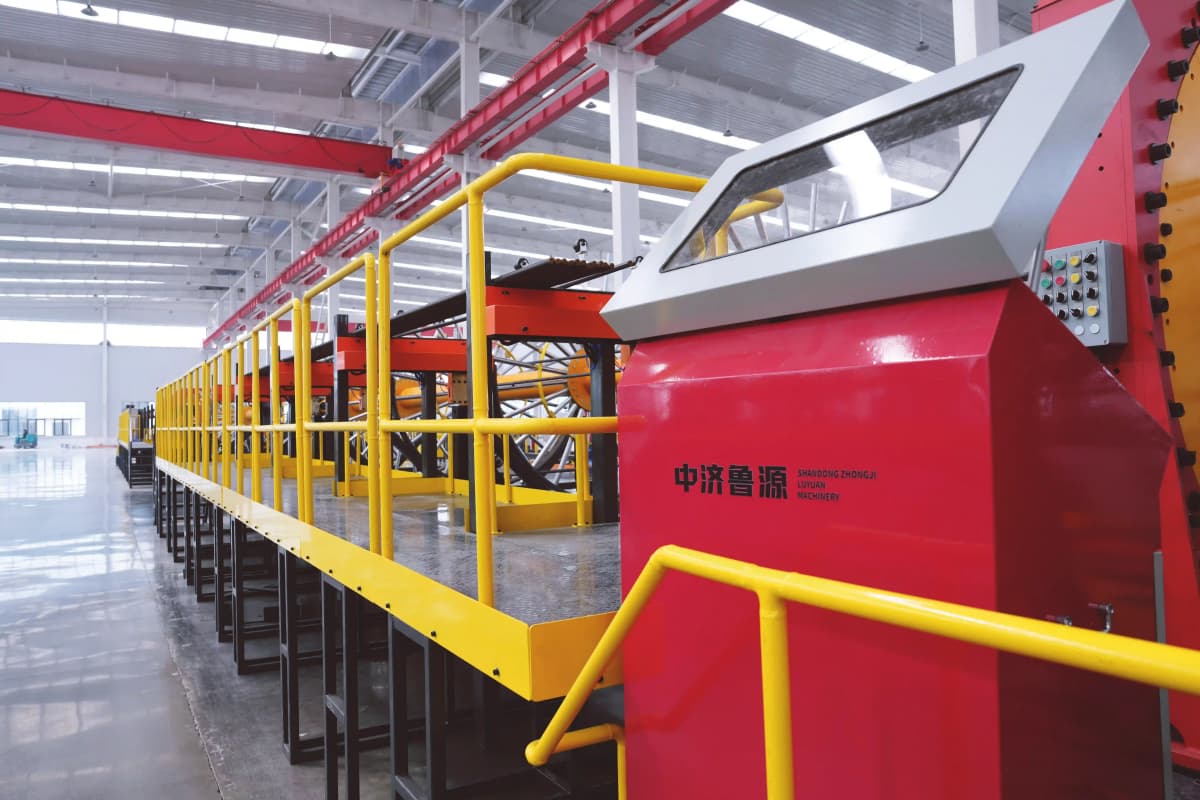

آلة لحام قفص الخوازيق

الهيكل الأساسي لآلة لحام قفص الخوازيق

آلة لحام قفص الأوتاد القياسية تعتمد تصميمًا متكاملًا معياريًا. تتنسق جميع الوحدات الوظيفية بشكل وثيق لإكمال تحديد موضع حديد التسليح، واللف الدوار، واللحام التلقائي، وإخراج المنتج النهائي. يضمن هيكلها الميكانيكي القوي التشغيل المستقر لفترات طويلة تحت ظروف العمل عالية الأحمال. تنقسم المكونات الرئيسية إلى خمس وحدات أساسية على النحو التالي.

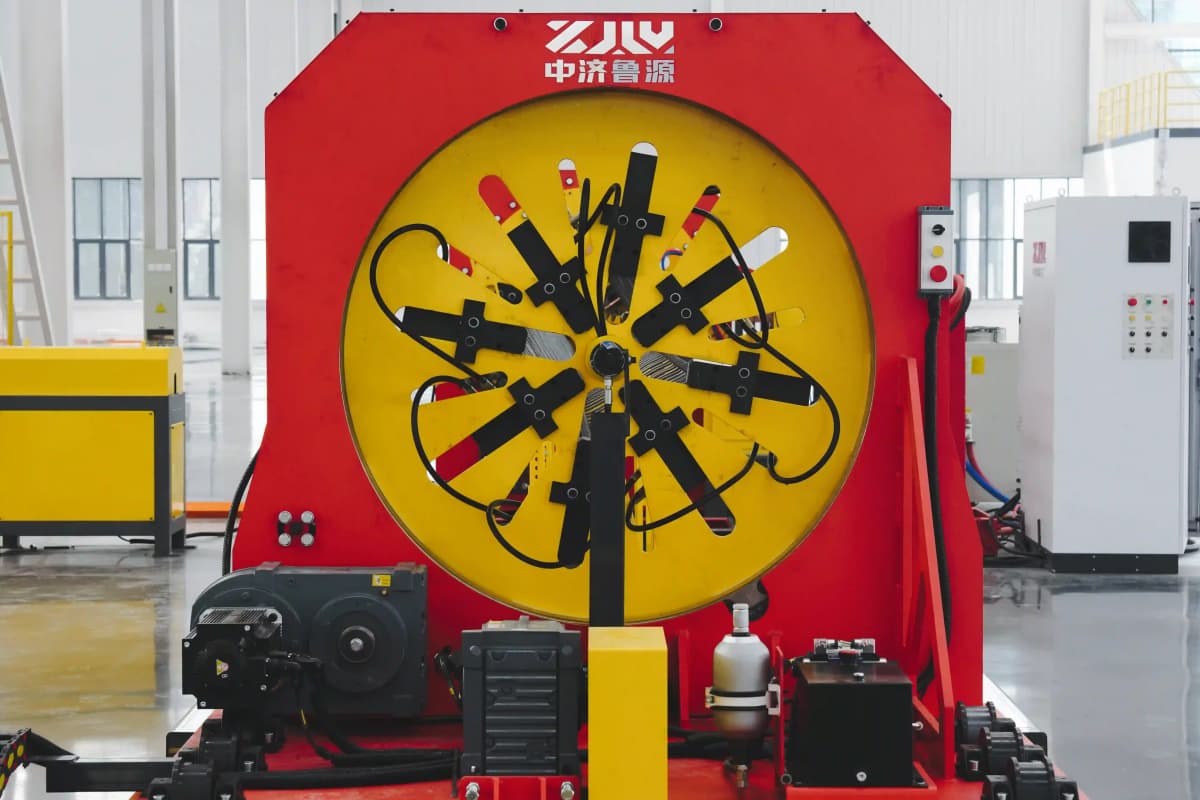

تجميع الإطار الرئيسي والقرص الدوار

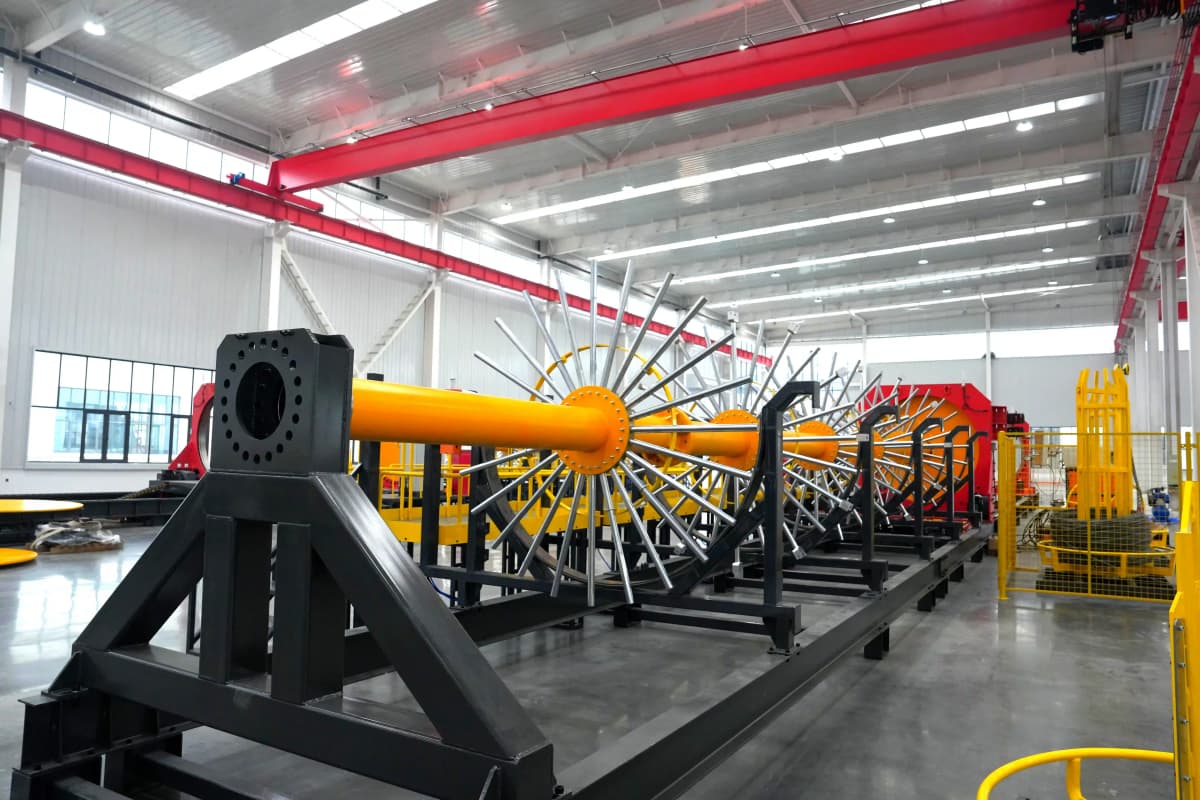

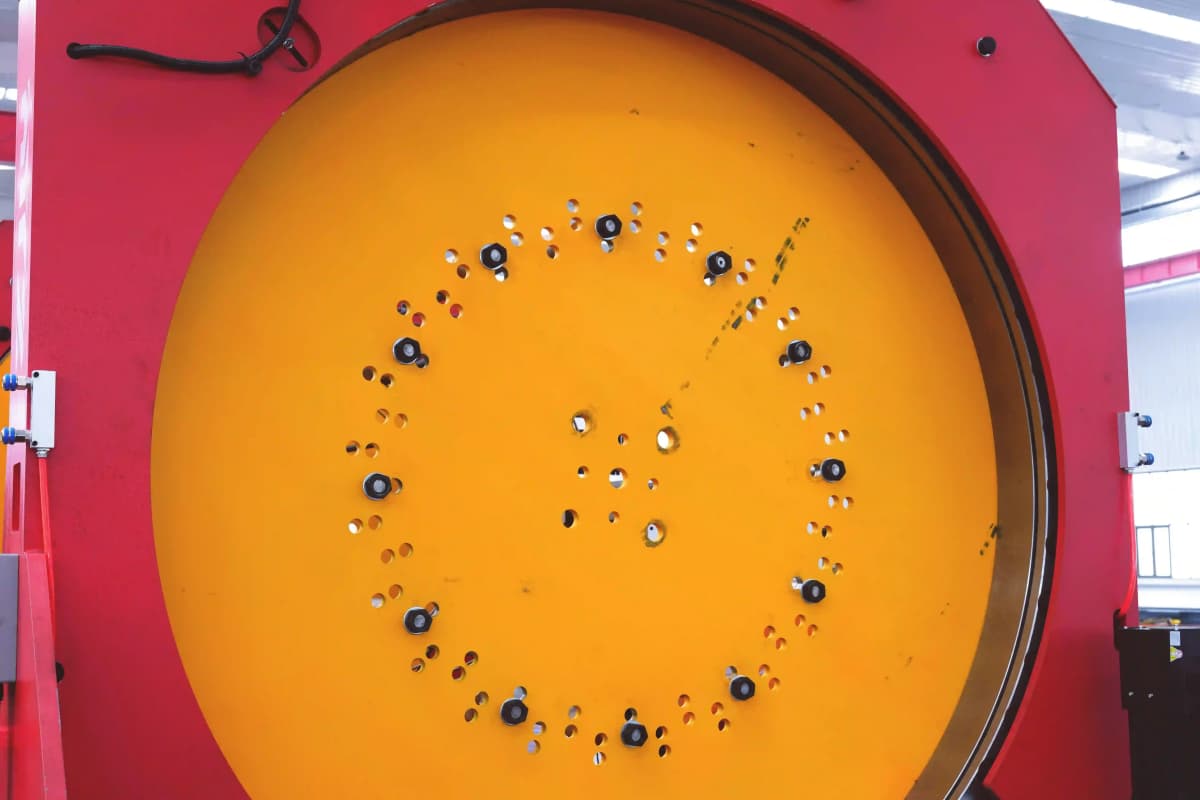

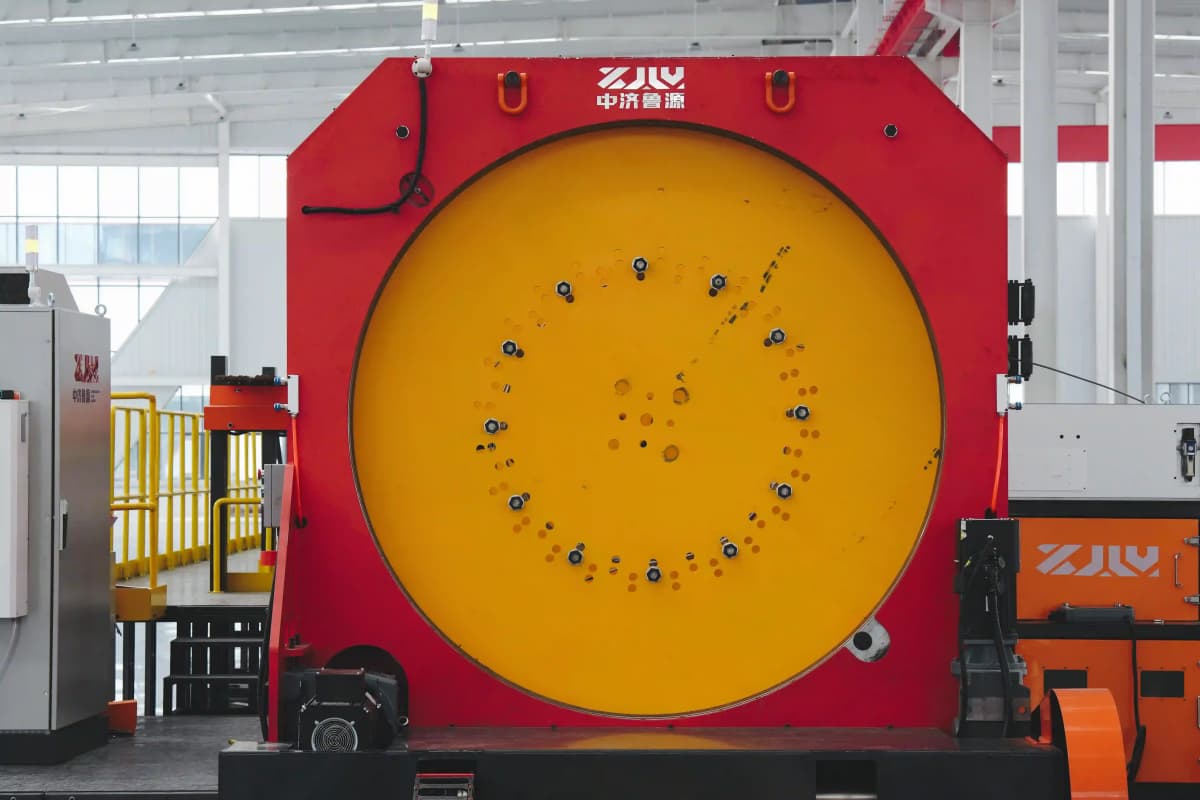

الهيكل الرئيسي مصنوع من ألواح فولاذية ملحومة ومُسماكة، ويخضع لمعالجة تخفيف الإجهاد، مما يقاوم الاهتزاز والتشوه الميكانيكي أثناء الدوران المستمر. يتم تركيب مجموعتين من الأقراص الدوارة، وهما القرص الثابت والقرص المتحرك، على الإطار ويتم تشغيلهما بواسطة أنظمة نقل متزامنة. تعمل مثبتات التموضع على الأقراص على تثبيت قضبان التسليح الرئيسية الطولية على فترات زمنية محددة مسبقًا. ينزلق القرص المتحرك على طول قضبان توجيه خطية دقيقة، وتحدد مسافة حركته الطول الإجمالي لأقفاص الركائز النهائية. هذا الهيكل الدوار المزدوج الأقراص هو الضمان الأساسي لتشكيل أقفاص ركائز أسطوانية ذات استدارة منتظمة.

وحدة تغذية وتقويم الكانات الأوتوماتيكية

يتم تخزين سلك الكوابح الملفوف على رف المواد الخاص بآلة لحام القفص الأوتوماتيكية، والمزودة بآليات تقويم متعددة البكرات. قبل اللف، يتم معايرة سلك الكوابح المنحني أو الملتوي بالكامل لضمان تباعد منتظم بين كل كابح دائري. ترتبط سرعة التغذية بسرعة دوران الأقراص الرئيسية، مما يحقق تزامن توريد المواد وتشكيل القفص، ويتجنب اللف غير المحكم أو غير المنتظم الناتج عن عدم التزامن في التشغيل.

نظام اللحام بالمقاومة الكهربائية

نظام اللحام هو الجزء الوظيفي الأساسي لآلة لحام قفص الأوتاد. يتكون من محولات لحام عالية الأداء، وأقطاب لحام من سبائك النحاس، ومكونات ضبط الضغط. تعتمد المعدات تقنية اللحام بالمقاومة الكهربائية: عندما تلتف الأطواق حول قضبان التسليح الطولية، تطبق الأقطاب ضغطًا ثابتًا وتيارًا لحظيًا للحام كل نقطة تقاطع بإحكام. يمكن ضبط تيار اللحام والضغط وفقًا لقطر قضبان التسليح، مما يضمن أن كل نقطة لحام تصل إلى قوة شد قياسية دون احتراق أو تلف في المواد.

نظام التحكم الذكي

تم تجهيز معظم الموديلات الحديثة بلوحات تحكم PLC وHMI تعمل باللمس. يمكن للمشغلين إدخال قطر القفص، الطول الإجمالي، عدد القضبان الرئيسية، مسافة الكانات وسرعة التشغيل على الواجهة. يقوم النظام بتخزين عشرات القوالب الإنتاجية شائعة الاستخدام للتبديل بنقرة واحدة بين مواصفات الأقفاص المختلفة. تتميز آلة لحام أقفاص الخوازيق التي يتم التحكم فيها بواسطة PLC أيضًا بوظائف المراقبة الفورية للتشغيل، الإنذار بالأعطال والعد التلقائي، مما يقلل بشكل كبير من أخطاء التشغيل اليدوي ويبسط العمليات اليومية.

أجهزة الدعم المساعدة والسلامة

بالنسبة لأقفاص الخوازيق الطويلة جدًا وذات القطر الكبير، يتم تركيب عدة دعامات هيدروليكية في القسم الأوسط من الإطار لمنع ترهل القفص أثناء الدوران. تشمل تكوينات السلامة القياسية أزرار التوقف في حالات الطوارئ، والأسوار الواقية، وأجهزة الحماية من الحمل الزائد والحماية من انقطاع التيار الكهربائي. تتوافق هذه التصميمات مع معايير السلامة الميكانيكية الدولية وتحمي المشغلين والمعدات أثناء الإنتاج في الموقع.

المعلمات التقنية الرئيسية لآلة لحام أقفاص الخوازيق

تعكس المعلمات التقنية بشكل مباشر قدرة العمل ونطاق التطبيق لآلة لحام أقفاص الخوازيق. يعد اختيار المعدات بناءً على متطلبات المشروع أمرًا ضروريًا لمطابقة كفاءة الإنتاج والمعايير الهندسية. فيما يلي المواصفات التقنية السائدة للنماذج الصناعية المستخدمة على نطاق واسع في أسواق البناء العالمية.

يتراوح نطاق معالجة حديد التسليح الطولي الرئيسي من قطر 12 مم إلى 40 مم، ويغطي جميع حديد التسليح الملولب العادي لأعمال الأساسات. ويتراوح قطر أسلاك الكانات القابلة للتطبيق من 5 مم إلى 14 مم، مما يلبي متطلبات تقوية القص لمختلف أنواع أساسات الركائز. ويتراوح قطر القفص القابل للتعديل من 300 مم إلى 3000 مم، مما يمكنه تلبية احتياجات أساسات الركائز السكنية الصغيرة وركائز الجسور العملاقة.

من حيث حجم الإنتاج، يصل الحد الأقصى لطول القفص القابل للتخصيص إلى 27 مترًا، مما يغطي معظم متطلبات الإنتاج في الموقع. يمكن ضبط تباعد الركاب من 50 مم إلى 500 مم، متوافقًا تمامًا مع معايير التصميم الإنشائي المختلفة. تتراوح سرعة التشكيل الخطي من 1.5 م/دقيقة إلى 2.8 م/دقيقة، مما يوازن بين كفاءة الإنتاج وجودة اللحام. تشمل القدرة المقدرة الإجمالية قدرة القيادة وقدرة اللحام، متكيفة مع مصدر الطاقة الصناعي ثلاثي الطور القياسي في المناطق المختلفة. يتم التحكم في جميع أخطاء الأبعاد للأقفاص النهائية ضمن نطاق التفاوت المسموح به وفقًا لمعايير البناء الدولية.

عملية عمل آلة لحام قفص الخوازيق

إن عملية الإنتاج الكاملة لآلة لحام قفص الخوازيق مؤتمتة بدرجة عالية، ولا تتطلب سوى مساعدة يدوية بسيطة. يضمن سير العمل الموحد جودة المنتج المستقرة والإنتاج المستمر على دفعات.

المرحلة الأولى هي التحضير قبل الإنتاج وضبط المعايير. يقوم المشغلون بفحص الهيكل الميكانيكي والدوائر وأجهزة السلامة، ثم إدخال جميع معايير الإنتاج في نظام التحكم وفقًا للرسومات الإنشائية. بالنسبة للطلبات المتكررة، يمكن للمشغلين استدعاء القوالب المحفوظة مباشرة لتقليل وقت الإعداد. هذه الخطوة حيوية للإنتاج الموحد لمعدات تصنيع أقفاص قواعد الأساسات.

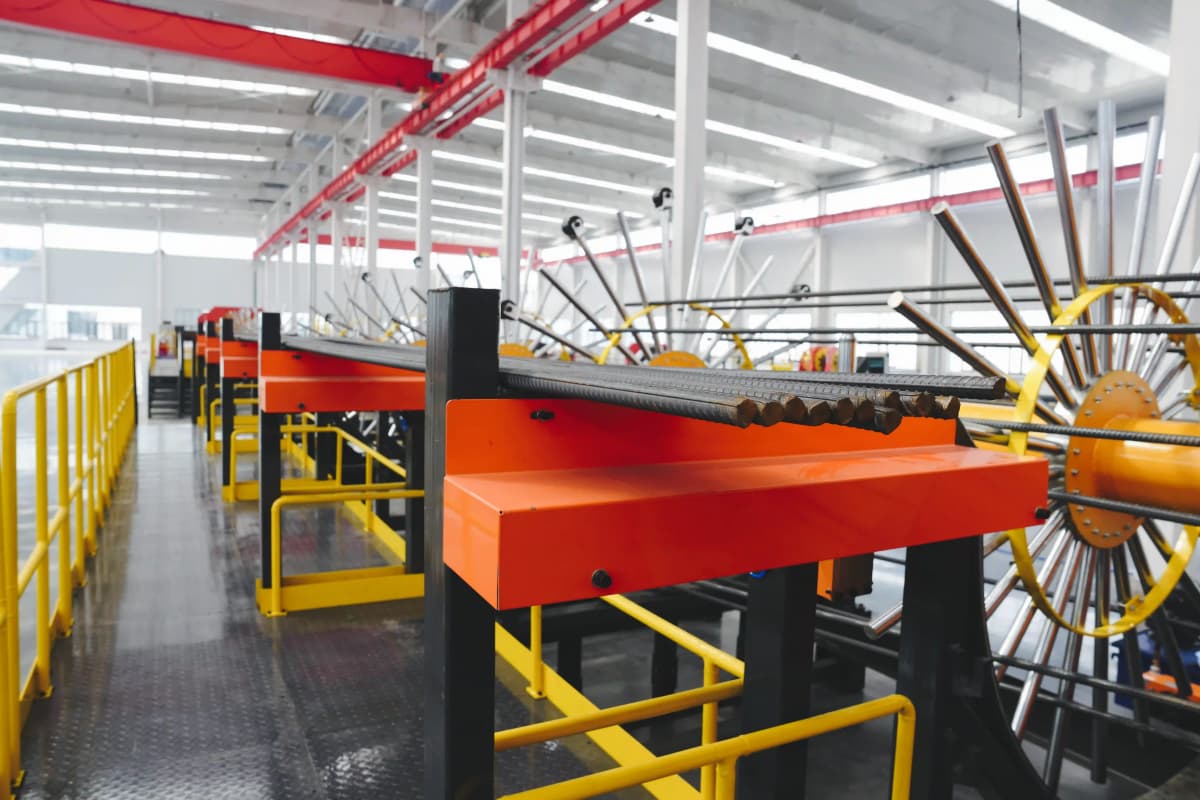

المرحلة التالية هي تحميل المواد. يتم وضع قضبان التسليح الطولية الرئيسية المقطوعة مسبقًا بشكل متسلسل في فتحات التموضع للأقراص الثابتة والمتحركة وتثبيتها بإحكام. يتم تركيب سلك الركاب الملفوف على حامل التفريغ، وتمريره عبر وحدة التقويم وتوصيله بأول قضيب تسليح رئيسي لإكمال التثبيت قبل اللحام.

بعد بدء التشغيل الرسمي، يدور القرصان الدواران بشكل متزامن، بينما يتحرك القرص المتحرك للخلف بثبات بسرعة محددة. يتم لف سلك الكوابح المستقيم باستمرار حول قضبان التسليح الطولية، ويكمل نظام اللحام اللحام النقطي في كل تقاطع في الوقت الفعلي. تعمل العملية بأكملها بشكل مستمر دون انقطاع.

عندما يصل القرص المتحرك إلى الموضع المحدد مسبقًا، تقوم المعدات تلقائيًا بقطع سلك الكوابح وإكمال اللحام النهائي. يتم تحرير قفص الخوازيق النهائي، ثم نقله بواسطة الرافعات أو الناقلات للتخزين أو التسليم. تعيد الآلة ضبط نفسها تلقائيًا وتستعد لدورة الإنتاج التالية.

سيناريوهات التطبيق الرئيسية

آلة لحام قفص الخوازيق مطورة خصيصًا لمعالجة تقوية الأساسات، وتتركز سيناريوهات تطبيقها بشكل كبير في مجالات البنية التحتية والبناء.

في مشاريع البناء المدني، يُستخدم لإنتاج أقفاص الخوازيق لأساسات المباني، ودعم المباني السكنية الشاهقة، والمجمعات التجارية، والمصانع الصناعية. في البنية التحتية للنقل، يُطبق هذا الجهاز على نطاق واسع في أساسات الجسور، وأكوام طبقات الطرق السريعة، وهندسة السكك الحديدية، التي تتطلب أقفاص خوازيق كبيرة القطر وعالية القوة.

يلعب أيضًا دورًا مهمًا في الهندسة البلدية، ومشاريع الري، وبناء الموانئ. تفضل مصانع معالجة حديد التسليح المحترفة هذا الجهاز الآلي لتحقيق إنتاج واسع النطاق وموحد، وتوفير أقفاص خوازيق جاهزة لمواقع بناء متعددة في وقت واحد. مقارنة بالعمل اليدوي، يقلل جهاز لحام أقفاص حديد التسليح الآلي بشكل كبير من دورة التصنيع المسبق لمكونات الأساس.

مزايا اعتماد آلة لحام أقفاص الخوازيق

خاتمة

مع توجه صناعة البناء العالمية نحو الذكاء والأتمتة والتوحيد القياسي، لم يعد بإمكان معالجة حديد التسليح اليدوية التقليدية تلبية متطلبات المشاريع واسعة النطاق وعالية المعايير. تجمع آلة لحام أقفاص الخوازيق، باعتبارها معدات تصنيع أساسات مسلحة احترافية وآلية، بين تقنيات ميكانيكية وتحكم متكاملة لتقديم حلول إنتاج عالية الجودة وعالية الكفاءة ومنخفضة التكلفة.

سواء كنت تدير مصنعًا لمعالجة حديد التسليح، أو مقاولًا عامًا للبناء، أو فريق مشتريات معدات هندسية، فإن اختيار آلة لحام أقفاص خوازيق موثوقة سيجلب مزايا تنافسية طويلة الأجل لأعمالك. إذا كانت لديك احتياجات لإنتاج أقفاص الأساسات، فلا تتردد في الاتصال بفريقنا المحترف. يمكننا توفير أوراق بيانات تقنية مفصلة، وحلول مخصصة، وعروض أسعار تنافسية بناءً على مواصفات مشروعك، وتقديم دعم فني شامل لعمليات الإنتاج والتشغيل لديك.
