مشروع جسر أساسي في ماليزيا يظهر لماذا ينتقل المقاولون إلى إنتاج الأقفاص الآلي

في جوهر، ماليزيا، واجه مقاول ركائز مشكلة شائعة أثناء مشروع توسعة طريق سريع. تطلب المشروع مئات أقفاص التسليح بقطر 1500 مم، لكن طريقة التصنيع اليدوي الحالية لم تستطع الحفاظ على الجدول الزمني المطلوب للإنتاج.

كانت الورشة تحتوي على عدد كافٍ من العمال، لكن سرعة إنتاج الأقفاص كانت لا تزال محدودة. تباينت مسافات اللولب بين العمال المختلفين، واحتاجت عدة أقفاص إلى تعديل قبل التركيب.

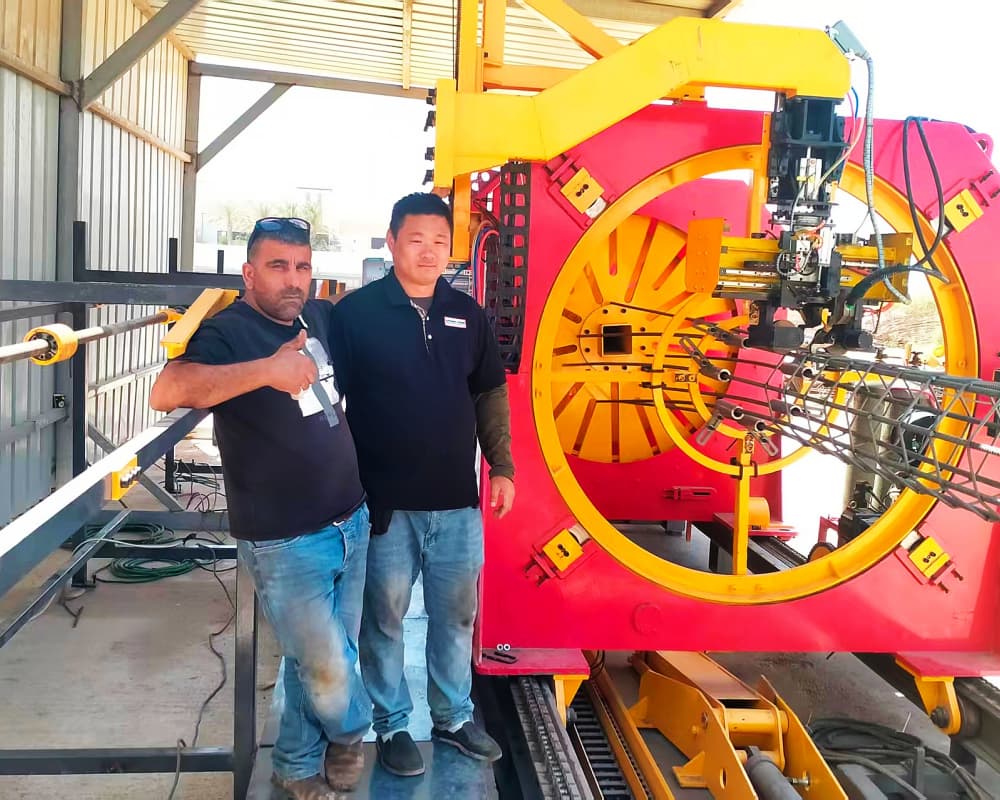

بعد تركيب آلة لحام أقفاص الركائز، غير المقاول عملية الإنتاج. تعاملت الآلة مع تغذية السلك اللولبي، ودوران القفص، ونقاط اللحام تلقائيًا. أثناء الإنتاج المستمر، تم التحكم في تفاوت درجة اللولب ضمن ±5 مم، مما قلل من أعمال التصحيح قبل نقل الأقفاص إلى موقع البناء.

هذا النوع من المواقف هو السبب في أن المزيد من شركات الركائز تتطلع إلى معدات إنتاج الأقفاص الآلية. عندما يتطلب المشروع مئات الركائز، يصبح التحكم في اتساق الإنتاج بنفس أهمية سرعة الإنتاج.

ما هي آلة لحام قفص الخوازيق؟

آلة لحام قفص الركائز هي نظام آلي يُستخدم لتصنيع أقفاص التسليح للركائز المحفورة، وأساسات الجسور، وغيرها من الهياكل الخرسانية.

تعمل الآلة عن طريق تثبيت قضبان الصلب الطولية على إطار دوار. يتم تغذية سلك التسليح الحلزوني حول القفص بينما يدور الإطار بسرعة محكومة. تقوم أقطاب اللحام بتوصيل السلك الحلزوني والقضبان الرئيسية على فترات مبرمجة.

تحل العملية محل أعمال الربط اليدوية المتكررة.

بالنسبة لمشروع أساس نموذجي، قد يحتاج العميل إلى أقفاص بأقطار وأطوال ومواصفات تسليح مختلفة. الآلة المضبوطة بشكل صحيح تسمح للمشغلين بضبط هذه المعلمات عبر نظام التحكم بدلاً من إعادة بناء إعداد الإنتاج في كل مرة.

على سبيل المثال، إنتاج قفص بقطر 1200 مم مع 12 قطعة من أسياخ رئيسية بقطر 16 مم وسلك حلزوني بقطر 10 مم يتطلب تحكمًا دقيقًا في سرعة الدوران وتيار اللحام. اعتمادًا على درجة الفولاذ والتكوين، يعمل تيار اللحام عادةً حوالي 180-220 أمبير.

الآلة لا تتخذ قرارات هندسية. الرسومات ما زالت تأتي من مهندس المشروع. ما تفعله هو تكرار عملية التصنيع بدقة بمجرد تأكيد تلك المتطلبات.

لماذا يستبدل المقاولون تصنيع الأقفاص اليدوي

يظل تصنيع الأقفاص اليدوي عمليًا لبعض المشاريع.

بصراحة، بالنسبة للأكوام الصغيرة لمرة واحدة، قد يظل الربط اليدوي منطقيًا. المقاول الذي يبني عددًا صغيرًا من الأساسات قد لا يحتاج إلى إنتاج آلي.

مشاريع الأكوام الكبيرة مختلفة.

عندما يحتاج المقاول إلى 300 أو 500 أو 1000 قفص، تصبح إدارة الإنتاج أصعب. توفر العمالة، وأبعاد الأقفاص، وتوقيت التسليم كلها تؤثر على جدول البناء.

آلة لحام أقفاص الأكوام تسمح للورشة بإنتاج الأقفاص وفقًا لمعايير ثابتة. المشغل يضبط:

• قطر القفص

• طول القفص

• خطوة اللولب

• سرعة الإنتاج

ثم تتبع المعدات العملية المبرمجة.

لقد رأينا هذا الفرق في المشاريع الخارجية. في إحدى ورش الأكوام في جنوب شرق آسيا، أنتج العميل أقفاصًا بطول 20 مترًا لأساسات الجسور. قبل الأتمتة، كان العمال يضطرون إلى فحص تباعد اللولب يدويًا عدة مرات أثناء التصنيع. بعد تركيب الآلة، قلل فريق الإنتاج أعمال القياس اليدوي وحسّن استقرار الإنتاج اليومي.

لم تكن النتيجة مجرد لحام أسرع، بل كانت تخطيط إنتاج أسهل.

كيف تعمل آلة لحام قفص الخوازيق؟

تعتمد عملية التشغيل على عدة حركات منسقة.

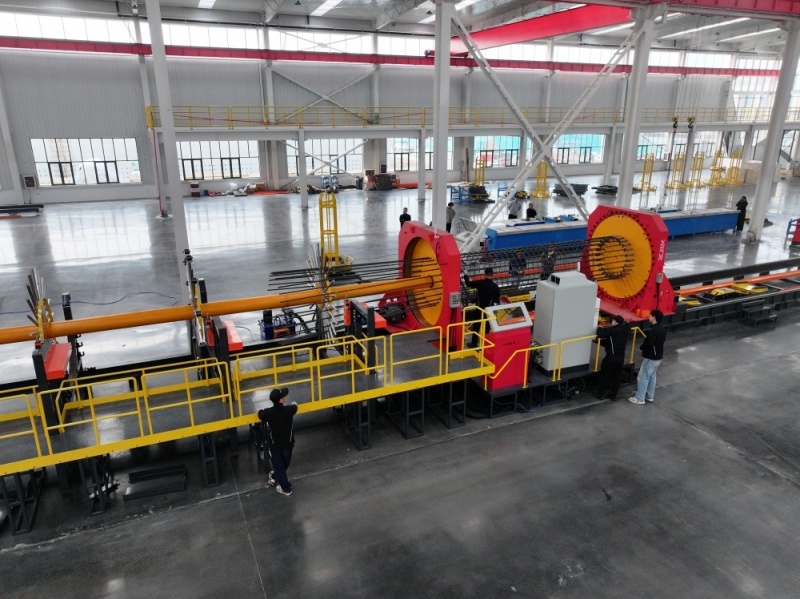

تُوضع القضبان الطولية على الإطار الرئيسي وفقًا للقطر المطلوب للقفص. يحافظ نظام الدوران على حركة القفص بينما يتحكم جهاز تغذية السلك الحلزوني في المسافة بين كل لفة حلزونية.

عندما يصل السلك الحلزوني إلى موضع اللحام، يُنشئ نظام اللحام اتصالًا بين السلك الحلزوني والقضبان الطولية.

تشمل خطوات العمل الرئيسية:

• تحميل قضبان التسليح الطولية

• ضبط معايير الإنتاج

• تغذية السلك الحلزوني تلقائيًا

• اللحام أثناء دوران القفص

يعتمد تكوين الماكينة بشكل كبير على متطلبات المشروع.

قد يحتاج مقاول أساسات صغير إلى معدات للأقفاص التي يتراوح قطرها بين 500 مم و1000 مم. قد تحتاج شركة إنشاء الجسور أو الموانئ إلى نظام أكبر يتعامل مع الأقفاص التي يزيد قطرها عن 2500 مم.

يؤثر طول القفص أيضًا على تصميم الماكينة. فالقفص بطول 6 أمتار والقفص بطول 24 مترًا يتطلبان هياكل دعم مختلفة للحفاظ على الاستقامة أثناء الإنتاج.

عوامل رئيسية عند اختيار ماكينة لحام أقفاص الخوازيق

يركز العديد من المشترين على مظهر الماكينة عند مقارنة الموردين. في الواقع، تحدد عدة تفاصيل تقنية ما إذا كانت المعدات مناسبة للمشروع.

نطاق قطر القفص هو أحد الأسئلة الأولى.

الماكينة المصممة لأقفاص الأساسات متوسطة الحجم قد لا تكون مناسبة لخوازيق الجسور الثقيلة التي تستخدم قضبان تسليح كبيرة القطر.

مواصفات الصلب مهمة أيضًا. المشاريع التي تستخدم قضبان رئيسية بقطر 32 مم أو 40 مم تتطلب هياكل ميكانيكية أقوى وقدرة لحام مناسبة.

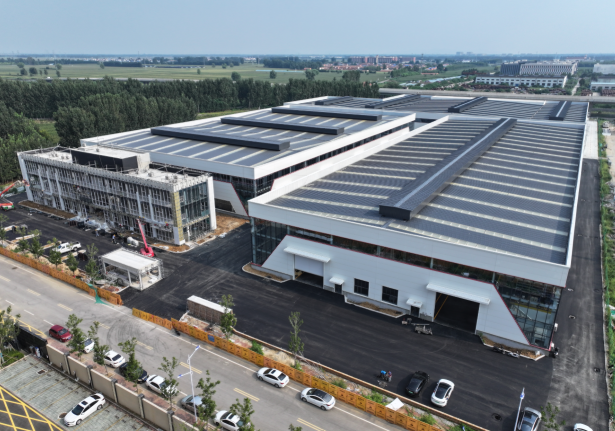

قبل التصنيع، تؤكد شركة لويوان للآلات عادةً على:

• القطر المطلوب للقفص

• عدد وقطر القضبان الرئيسية

• حجم سلك الحلزوني

• الإنتاج اليومي المستهدف

يتم فحص الظروف الكهربائية أيضًا قبل الشحن. قد يستخدم العملاء في مختلف البلدان معايير جهد مختلفة، لذا يجب أن يتوافق تكوين الماكينة مع المتطلبات المحلية.

المواصفات الصحيحة توفر الوقت أثناء التركيب.

تطبيقات ماكينة لحام أقفاص الخرسانة

إنشاء الجسور

غالبًا ما تتطلب أساسات الجسور أعدادًا كبيرة من أقفاص التسليح ذات الأبعاد المتسقة. يساعد الإنتاج التلقائي المقاولين على تجهيز الأقفاص وفقًا لجداول البناء.

المباني الشاهقة

عادةً ما تكون مواقع البناء الحضرية ذات مساحات عمل محدودة. تسمح تصاميم الماكينات المدمجة للمقاولين بإنتاج الأقفاص بالقرب من موقع المشروع.

مشاريع السكك الحديدية والبنية التحتية

تتطلب مشاريع البنية التحتية طويلة الأجل إنتاجًا مستقرًا لأقفاص التسليح لأن دقة التركيب تؤثر على أعمال الخرسانة اللاحقة.

مصانع معالجة حديد التسليح

تقوم بعض شركات معالجة الصلب باستخدام المعدات لإنتاج أقفاص جاهزة للمقاولين المحليين وشركات البناء.
